首页 >产品中心>视音频数据光端机>一路音视频数据光端机
常规功能
8路纯视频
8路视频+1路反向/正向/双向数据
8路视频+1路正向/反向/双向音频
8路视频+1路正向/反向/双向音频+1路反向/正向/双向数据
纯音频、纯数据
  • 产品特性
  • 技术指标
  • 订购信息

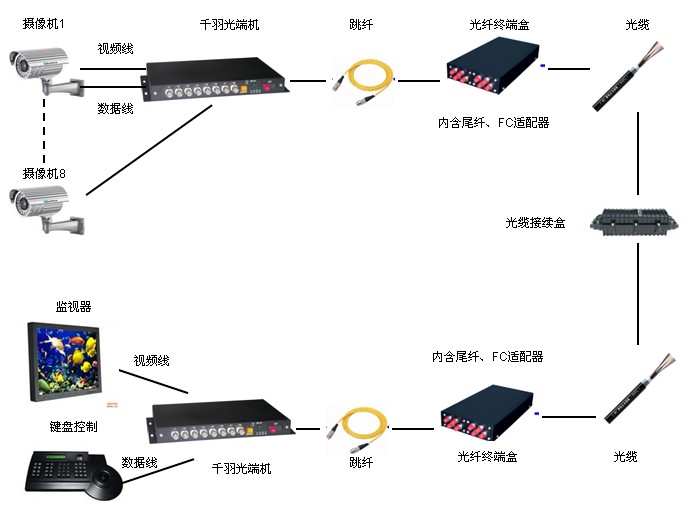

  • 典型应用

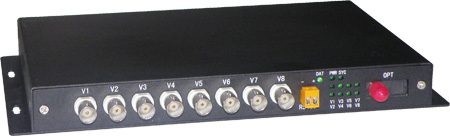

  • 产品图片
  • 资料下载
产品特点
◆  独立结构,适用集中管理后端上机架
◆  自主知识产权大规模专用集成电路核心技术
◆ 具备电源、光纤链路、数据状态,视频之路状态完善的指示
◆  全数字无压缩、无损伤广播级传输
◆ 支持音频、数据的无损长距再生中继传输
◆  电源和光纤链路、数据状态指示的LED 可监视系统的运行状况
◆ 采用工业级设计和器件、全表面贴装技术,长时间运行稳定、可靠

适用环境
◆  城市智能交通监控系统、平安城市
◆  高速公路监控系统、电子道路监控、抓拍系统
◆ 电力、水力、石油等安全视频监控系统
◆  远程多媒体教学/ 校园监控、电视会议系统
◆ 工矿企业等安全视频监控传输系统
◆  楼宇对讲、军事通信 、军事监控
◆ 智能小区, 智能大厦安全防范系统
◆ 机场、海关监控图像传输系统
◆ 检察院、看守所、法院监控系统
光学特性
波长:1310/1550nm 输出光功率:–5 ~ –12dBm
光纤类型:单(多)模
接收灵敏度:-35dBm
最大链路损耗:12dB 连接器:FC/PC (SC ST 可选)
视频接口形式: BNC 视频采样: 16MHz高速采样
信号制式: PAL/NTSC/SECAM 微分增益:(10%-90%APL) DG <1%( 典型值)
视频指标
视频输入 / 输出阻抗: 75 Ω(不平衡)
微分相位:( 10%-90%APL) DP <0.7°( 典型值)
视频信噪比 (加权)S/N ≥ 70dB (最大光学链路损耗时)
视频输入 / 输出电压: 1VP - P(- 峰值)
视频带宽: 8MHz
RS485/422数据
数据速率: DC-115.2Kbps/DC-2Mbps 数据协议:全透明支持任意RS-422协议

数据误码率: < 10E-12

网络连接方式:支持正向/反向/双向RS-485,支持点对点、点对多点连接
音频特性
音频带宽:20HZ-20KHZ
量化等级:1624bit
采样频率:3296KHZ 输入输出阻抗:600Ω(非平衡)

输入输出电平:2VP-P


以太网特性
接口速率: 10/100Mbit/s自适应 ,默认100MBPS工作状态 支持协议: IEEE 802.3U 100Base-TX 10/100M以太网标准
接口形式: 非屏蔽超 5 RJ-45 通讯工作方式: 全双工或半双工
电话特性
接口形式: 工业端子 语音带宽: 8khz
工作方式:点对点热线、程控交换机、来电显示 失真:<0.8%
开关量特性
接口形式: 工业端子 模式:常开或常闭

输入: 无源接触点或TTL电平


工作环境

环境温度:-40 ℃~+85

贮存温度:-45 ℃~+95
相对湿度:095% (无冷凝结)
产品名称
产品功能描述
产品型号
数量
FC/SC/ST接口可选
价格
备注














































产品开壳尺寸:长×宽×高(mm) 258×170×28
8路视频光端机word版资料    点击下载
8路视频光端机PDF版资料    点击下载
